Гибкие системы передачи переменного тока (FACTS) для электросетевого комплекса
Заполните форму обратной связи – и наши специалисты обязательно свяжутся с вами

Свяжитесь с нами
Индивидуальные решения

Оказание поддержки, когда она необходима

Для каждого проекта «Сименс» предлагает индивидуальные решения и услуги, оптимизированные в соответствии с потребностями клиента. Наши услуги включают в себя все задачи – от консультирования по финансированию и управлению проектом до проектирования, поставки, сборки и ввода в эксплуатацию, а также постпродажное обслуживание, демонтаж и переработку.

Индивидуальные решения «под ключ»

Мы предлагаем готовые решения, включающие собственные компоненты для гибких систем передачи переменного тока. Услуги «Сименс» включают все необходимые этапы проекта, начиная с первоначальной консультации и технико-экономического обоснования, включая точный анализ требований, локальных условий и временных рамок. При необходимости мы также можем оказать содействие в широком спектре предлагаемых нами решений по финансированию.

Индивидуальные решения «под ключ»

Индивидуальные гибкие системы передачи переменного тока (FACTS)

В электросетевом комплексе решения для текущих и будущих задач кроются в существующей инфраструктуре электропередачи и в ее более эффективном использовании. Наши решения вырабатываются в разумные сроки и снижают уровень общественного противодействия за счет минимального изменения ландшафта. Наши системы FACTS представляют собой впечатляющий набор электрических устройств, которые могут быть очень экономично интегрированы в критически важные узлы электрической сети для обеспечения необходимой устойчивости и улучшения множества других характеристик.

Стабильность напряжения

Стабильность напряжения

Пиковые нагрузки можно сгладить с помощью статических компенсаторов реактивной мощности SVC. Данные высоковольтные системы в динамически регулируют напряжение в точке подключения. Основная задача компенсаторов заключается в постоянном поддержании напряжения в сети на заданном уровне.

Симметрирование нагрузки

Симметрирование нагрузки

SVC PLUS (STATCOM) – это компонент гибкой системы передачи переменного тока «Сименс» для устранения временной несимметрии напряжений, вызываемой железнодорожной нагрузкой или метро. Это новый экономически эффективный подход повышения динамической устойчивости и качества электроэнергии в системах электроснабжения.

Мощность короткого замыкания

Мощность короткого замыкания

«Сименс» предлагает специализированные решения «под ключ» с использованием синхронных компенсаторов для обеспечения необходимого момента инерции и мощности короткого замыкания в сети. Решения основаны на проверенном и надежном собственном оборудовании, обширном ноу-хау в области обеспечения требований к системам электропередачи, и большом опыте реализации проектов.

Устойчивость протяженных систем электропередачи

Для таких задач «Сименс» предлагает различные решения, которые уже доказали свою эффективность в различных областях применения. Примерами использования являются устройства продольной компенсации на базе батарей статических конденсаторов, конденсаторов с тиристорным управлением, конденсаторов с тиристорной защитой.

Стабилизация напряжения

Сглаживание пиковых нагрузок

Сезонные и климатические изменения могут приводить к пикам электрических нагрузок и вызывать нарушение электроснабжения в случае недостаточной выработки реактивной мощности. Поскольку такие инциденты могут возникнуть в любой момент времени, реакция системы должна быть оперативной и надежной

Увеличение колебаний

Колебание нагрузки – это явление, хорошо известное операторам электроэнергетических систем. Тем не менее, растущая потребность в электроэнергии часто приводит к увеличению колебаний, вызванных сезонными изменениями или влиянием окружающей среды. Электрообогрев зимой или системы кондиционирования летом могут вызывать возникновение мгновенных электрических пиковых нагрузок.

Динамический отклик

Всякий раз, когда стабильность напряжения находится под угрозой, отклик должен быть быстрым и соответствующим ситуации. В таких условиях стабильность напряжения может обеспечиваться за счет применения статических компенсаторов SVC или SVC PLUS или гибридного компенсатора. Вместо механических коммутаций в компенсаторах SVC, SVC PLUS и гибридных компенсаторах для обеспечения скорости регулирования используются полупроводники. Это делает статические тиристорные компенсаторы SVC, SVC PLUS и гибридные гибкими и специализированными устройствами. Они разрабатываются и проектируются в соответствии с требованиями в точке общего подключения к сети на основании индивидуальных потребностей клиента. Батареи конденсаторов с механическим коммутацией и силовые фильтры являются самым экономичным решением при прогнозируемом уровне напряжения.





Хорошо симметрированная сеть

Статические компенсаторы SVC, SVC PLUS или гибридные обеспечивают быстрое регулирование напряжения как при неизменной, так и при динамической нагрузке. Они обеспечивают регулировку реактивной мощности и демпфирование колебаний мощности, повышают надежность, способствуя устранению сбоев, снижают риск аварийного отключения энергоснабжения и регулируют коэффициент мощности.

С их помощью можно регулировать и устранять несимметрию напряжений, более эффективно использовать имеющееся оборудование и снижать помехи в сети крупных промышленных потребителей, например, в случаях резких скачков напряжения в дуговых печах.

Подробнее о продукции для реализации решений

Батареи конденсаторов с демпфирующим контуром

Батареи конденсаторов с демпфирующим контуром

Устройства с механической коммутацией являются наиболее экономичными устройствами компенсации реактивной мощности. Это простое и экономичное решение, однако оно характеризуется низким быстродействием регулирования напряжения и повышения устойчивости сети при больших нагрузках.

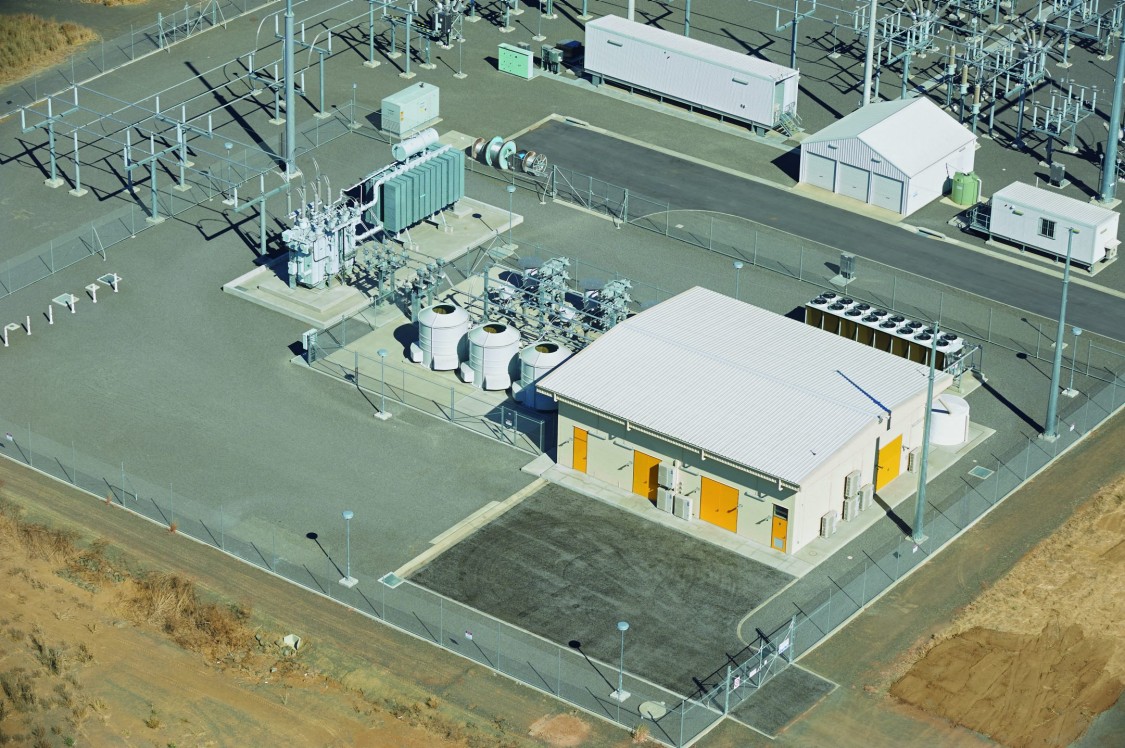

Статический тиристорный компенсатор SVC PLUS® (STATCOM)

Статический тиристорный компенсатор SVC PLUS® (STATCOM) и гибридный компенсатор

Данные инновационные системы компенсации реактивной мощности представляют собой экономичные, компактные, универсальные решения для повышения динамической устойчивости и качества электроэнергии в системах электропередачи, основанные на технологии многоуровневого преобразователя напряжения.

Статический тиристорный компенсатор SVC Classic

Статический тиристорный компенсатор SVC Classic

Промышленный статический тиристорный компенсатор SVC Classic представляет поперечно включаемое устройство компенсации, обеспечивающее в динамическом режиме генерацию индуктивной или емкостной реактивной мощности. Основной задачей является обеспечение стабильности напряжения и компенсация реактивной мощности.

Симметрирование нагрузки

Контроль несимметрии

Быстрое и эффективное симметрирование нагрузки часто необходимо на участках с ограниченным пространством или в тяжелых условиях окружающей среды, например, на станциях метро в крупных городах. Поэтому электросетевым предприятиям необходимо применять прогрессивные решения, объединяющие в себе преимущества статических компенсаторов, и обеспечивающие компактность, меньшую потребность в фильтрации и с меньшие потери.
Фаза неисправности

Фаза неисправности

В трехфазных сетях переменного тока проблемы часто вызваны временным повышением нагрузки одной фазы. Такая ситуация может возникнуть, например, в случаях, когда проложенная система электропередачи используется для питания линий метро или электропоездов, или же в исторически развитых инфраструктурных объектах и городах

Независимое регулирование нагрузки каждой фазы

При необходимости регулирования нагрузки в условиях крайне ограниченного пространства или в условиях жестких требований к помехам оптимальным вариантом для заказчика может стать использование компенсатора SVC PLUS «Сименс» с его гибкой модульной конструкцией. Независимое регулирование нагрузки каждой фазы, а также очень компактный размер делают такие компенсаторы наиболее экономичным решением, полностью соответствующим требованиям заказчика.



Электрические характеристики компенсатора SVC PLUS отличаются от характеристик классического статического компенсатора. Выходная мощность компенсатора SVC PLUS пропорциональна напряжению системы, тогда как выходная мощность в классическом статическом компенсаторе пропорциональна квадрату напряжения. Регулирование по току обеспечивает превосходные характеристики при просадках напряжения, что означает возможность эксплуатации SVC PLUS значительно дольше и при более низких напряжениях.

Низкие потери, меньшие возмущения и эффективное использование пространства

Частота коммутаций биполярных транзисторов с изолированным затвором (IGBT) значительно ниже, что приводит к заметному уменьшению потерь и снижению возмущений, возникающих в компонентах, благодаря чему возрастает срок службы оборудования. Волна на выходе имеет практически идеальную синусоидальную форму.

Это устраняет необходимость в фильтрации в большинстве случаев, поскольку число гармоник, генерируемых компенсатором SVC PLUS, пренебрежительно мало. Значительно снижается число компонентов, устанавливаемых на открытом воздухе, что означает компактность и эффективное использование пространства.

Подробнее о продукции для реализации решений

Статический тиристорный компенсатор SVC Classic

Статический тиристорный компенсатор SVC Classic

Промышленный статический тиристорный компенсатор SVC Classic представляет поперечно включаемое устройство компенсации, обеспечивающее в динамическом режиме генерацию индуктивной или емкостной реактивной мощности. Основной задачей является обеспечение стабильности напряжения и компенсация реактивной мощности.

Статический тиристорный компенсатор SVC PLUS® (STATCOM)

Статический тиристорный компенсатор SVC PLUS® (STATCOM) и гибридный компенсатор

Инновационные системы компенсации реактивной мощности представляют собой экономичные, компактные, универсальные решения для повышения динамической устойчивости и качества электроэнергии в системах электропередачи, основанные на технологии многоуровневого преобразователя напряжения.

Мощность короткого замыкания

Решение задач по интеграции источников возобновляемой энергии

Поскольку все больше электростанций обычного типа выводятся из эксплуатации, уступая дорогу электроэнергии, получаемой из возобновляемых источников, мощность короткого замыкания и момент инерции в сетях снижаются. То же самое относится к регионам, в которых для удовлетворения быстро растущего спроса на электроэнергию используются солнечная энергия и энергия ветра.
Очень малая мощность короткого замыкания

Очень малая мощность короткого замыкания

Повышение доли электроэнергии от возобновляемых источников для снижения выбросов CO₂ нагружает сети электропередачи. Поскольку электростанции обычного типа выдают меньше электроэнергии, мощность короткого замыкания и момент инерции также снижаются. Возобновляемая электроэнергетика на основе преобразователей не способствуют увеличению мощности короткого замыкания в сети электропередачи, поэтому для обеспечения устойчивости системы необходимо поддерживать значение мощности короткого замыкания на определенном уровне.

Альтернативный источник мощности короткого замыкания

Решения с синхронными компенсаторами поддерживают системы электропередачи за счет мощности короткого замыкания, реактивной мощности и инерции. Они характеризуются высокой эффективностью, низким уровнем помех и низкими затратами на монтаж и ввод в эксплуатацию.

Повышение устойчивости сети и предотвращение аварийных отключений энергоснабжения

И в странах, переходящих на источники возобновляемой энергии, и в развивающихся странах, расширяющих свои сети для удовлетворения растущего спроса на электроэнергию, синхронные компенсаторы обеспечивают необходимый момент инерции и мощность короткого замыкания для повышения устойчивости сетей и предотвращения обесточивания.

Подробнее о продукции для реализации решений

Синхронный компенсатор

Синхронный компенсатор

Решение с синхронными компенсаторами «Сименс» включает в себя синхронную машину, подключенную к высоковольтной сети через повышающий трансформатор.

Устойчивость электропередачи

Обеспечение надежного электроснабжения

Обеспечить растущий спрос на электроэнергию зачастую оказывается невозможно только за счет расширения сети. Для обеспечения промышленности и домашних хозяйств достаточным объемом электроэнергии поставщики электроэнергии стараются с большей эффективностью использовать уже существующие сети.
Потребность в большой пропускной способности

Потребность в большой пропускной способности

Нормативные требования, затраты и общественная обеспокоенность могут осложнить или даже остановить дальнейшее расширение электросетей. Одновременно с этим глобальный спрос на электроэнергию стабильно растет, что приводит к необходимости поиска новых путей достижения максимальной эффективности эксплуатации существующих линий электропередачи.

Компенсация индуктивного сопротивления

Передача активной мощности в основном ограничивается полным сопротивлением линии электропередачи, которое складывается из активного сопротивления и реактивного сопротивления. Индуктивное сопротивление может быть компенсировано за счет продольной компенсации с батарей конденсаторов.

Повышение эксплуатационных параметров

Продольная компенсация с помощью батарей конденсаторов помогает более эффективно использовать существующие воздушные линии электропередачи за счет повышения их пропускной способности и способствуют улучшению параметров установившегося режима и повышению динамической устойчивости системы.

Подробнее о продукции для реализации решений

Последовательная компенсация, включая батареи конденсаторов

Последовательная компенсация, включая батареи конденсаторов

Последовательная компенсация обеспечивает компенсацию полного сопротивления линии электропередачи. Линейка изделий включает в себя батареи статических конденсаторов, батареи конденсаторов с тиристорной защитой и батареи конденсаторов с тиристорным управлением.

Референтные проекты

Решения с гибкими системами передачи переменного тока в различных странах мира

«Сименс» ведет активную деятельность на всех континентах. Реализованные проекты в различных странах мира подтверждают опыт решения экологических задач на глобальном уровне. Благодаря проектам гибких систем передачи переменного тока высокого и сверхвысокого напряжения, в которых задействована полная линейка соответствующего оборудования, «Сименс» может по праву считать себя технологическим лидером на мировом рынке.
Стабилизация электросети Нью-Йорка
Long Island Power Authority (LIPA)
США
Гибридный статический регулируемый компенсатор реактивной мощности

Стабилизация электросети Нью-Йорка

  • Стабилизация напряжения и компенсация реактивной мощности в электросети Лонг-Айленда, Нью-Йорк

  • Выполнение жестких требований к просадкам напряжения в сезон летних пиковых нагрузок

  • Очень низкие потери и значительная экономия площади

Быстрая компенсация для высоковольтных линий
Stattnet
Норвегия
SVC PLUS® (STATCOM)

Быстрая компенсация для высоковольтных линий

  • Недостаточная устойчивость действующей линии высокого напряжения обуславливает необходимость установки устройства быстрой компенсации

  • Уменьшение объема локальных строительных и монтажных работ до минимума

  • Оптимальная защита от неблагоприятных условий окружающей среды, включая защиту от вредителей

Семь батарей конденсаторов с механической коммутацией для проекта расширения подстанции
Sarawak Energy Berhad
Малайзия
MSCDN

Семь батарей конденсаторов с механической коммутацией для проекта расширения подстанции

  • Обеспечение надлежащего соответствия параметрам сети, поставка и пусконаладочные работы

  • Поддержка первичного напряжения

  • Фильтрация определенных частот

Быстрые ссылки

Полная линейка гибких систем передачи переменного тока

Здесь можно найти прямые ссылки на нашу линейку гибких систем передачи переменного тока с изделиями и решениями, которые помогают поддерживать сеть в оптимальном состоянии.

Продольная компенсация

Продольные устройства обеспечивают компенсацию полного сопротивления линии электропередачи. Линейка изделий включает в себя батареи статических конденсаторов, батареи конденсаторов с тиристорной защитой и батареи конденсаторов с тиристорным управлением.

Статический тиристорный компенсатор SVC Classic

Промышленный статический тиристорный компенсатор SVC Classic представляет поперечно включаемое устройство компенсации, обеспечивающее в динамическом режиме генерацию индуктивной или емкостной реактивной мощности. Основной задачей является обеспечение стабильности напряжения и компенсация реактивной мощности.

Статический тиристорный компенсатор SVC PLUS® (STATCOM)

Промышленный статический тиристорный компенсатор SVC PLUS – это инновационное и компактное решение для компенсации реактивной мощности с высокой динамикой и удовлетворения самых строгих требований к качеству электроэнергии. Принцип работы компенсатора основан на технологии многоуровневого преобразователя напряжения.

Синхронный компенсатор

Синхронные компенсаторы обеспечивают устойчивость сети, например, в случае повышения доли возобновляемой электроэнергии, за счет обеспечения достаточной мощности короткого замыкания, момента инерции и компенсации реактивной мощности.

Батареи конденсаторов с механической коммутацией / Силовые фильтры

Батареи конденсаторов с механической коммутацией являются наиболее экономичными устройствами компенсации реактивной мощности. Это простое и низкозатратное решение, однако оно характеризуется низким быстродействием и применяется с целью регулирования напряжения и повышения устойчивости сети при больших нагрузках. При наличии демпфирующего контура или силового фильтра такие системы также обеспечивают предотвращение гармонических искажений.
