Компания «Сименс» имеет более чем 40-летний опыт в разработке технологии вакуумной коммутации и является лидером в области технологий защиты. Вакуумный реклоузер 3AD сочетает передовые технологии с глубокими инженерными знаниями и отвечает всем требованиям наружной установки в соответствии со стандартами IEEE C37.60 и IEC 62271-111 (ГОСТ Р 52565-2006).
Вакуумный реклоузер «Сименс» сочетает в себе новейшие технологии вакуумной коммутации и электронного управления. Устройство приспособлено к интеллектуальным сетям будущего и использует современную коммуникацию для обмена данными с молниеносной скоростью
Реклоузер основан на многолетнем опыте разработок выключателей и реле защиты, а также на опыте планирования сетей. Устройство отвечает всем требованиям для наружного применения в соответствии со стандартами повторного включения IEEE C37.60 и IEC 62271-111 (ГОСТ Р 52565-2006). Реклоузеры используются в воздушных распределительных сетях и на подстанциях. Подобно выключателям, они способны коммутировать номинальные токи и токи короткого замыкания. Реклоузеры оснащены датчиками и контроллером, которые вместе образуют комплексную систему защиты и управления. В случае замыкания на линии, реклоузер может произвести до 9 цилов АПВ, предотвращая таким образом длительные перебои в работе сети. В качестве наружных устройств реклоузеры монтируются на опорах линий передач и подвергаются воздействию окружающей среды и погодных условий. Комплексные дополнительные испытания вне установленных стандартов доказали пригодность для применения устройств в различных климатических условиях и их длительный срок эксплуатации.

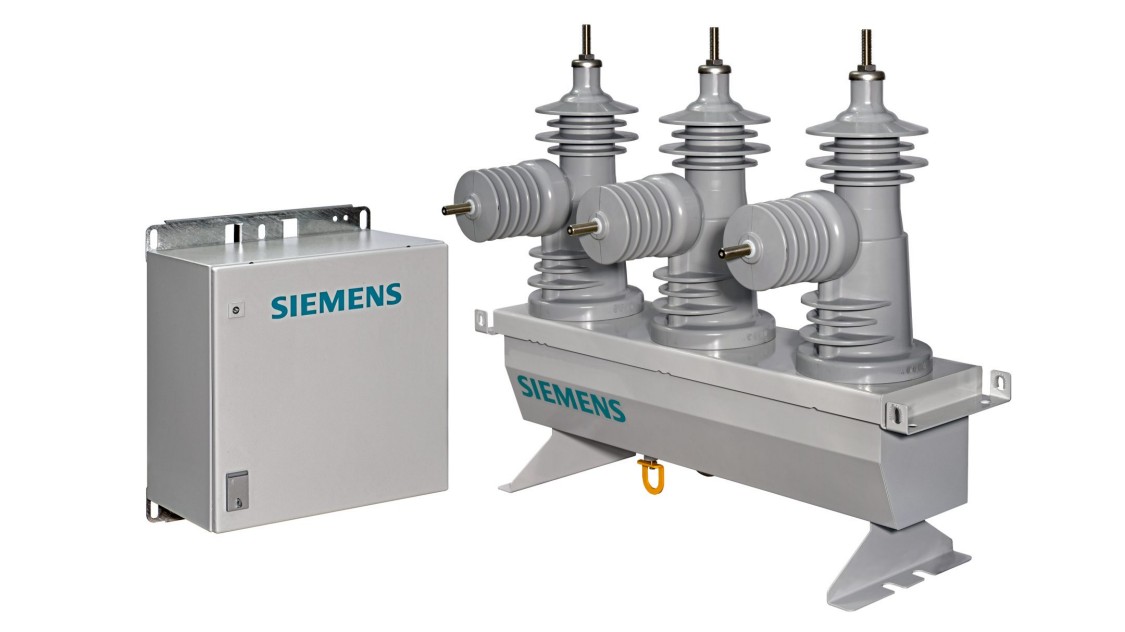

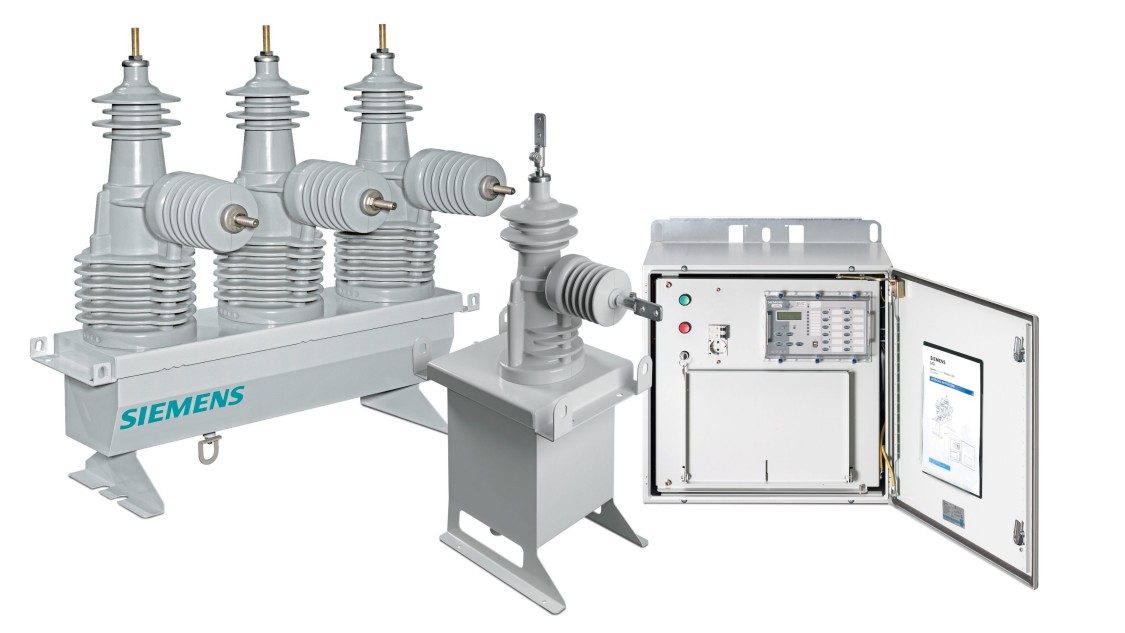

Вакуумный реклоузер 3AD – это коммутационный аппарат нового поколения, объединяющий в себе последние разработки отключения в вакууме и противоаварийную автоматику. Он состоит из двух основных компонентов: коммутационного блока с двумя вариантами конструкции до 27 кВ и 38 кВ и шкафа управления, который включает в себя блоки защиты и управления, электронику и вспомогательные цепи.
Контроллер 7SR224 на базе защитных реле Reyrolle обеспечивает защиту, контроль, мониторинг и измерение с помощью интегрированной логики ввода и вывода, регистрации данных, а также отчетов о неисправностях. Доступ к релейной защите осуществляется через USB разъем для прямого подключения к ПК или через электрический порт RS485 для дистанционного подключения. Доступны дополнительные опции коммуникационного порта, включая RS232 и оптические порты. Доступ к меню управления пользователя и данным защищен многоуровневой системой аутентификации.

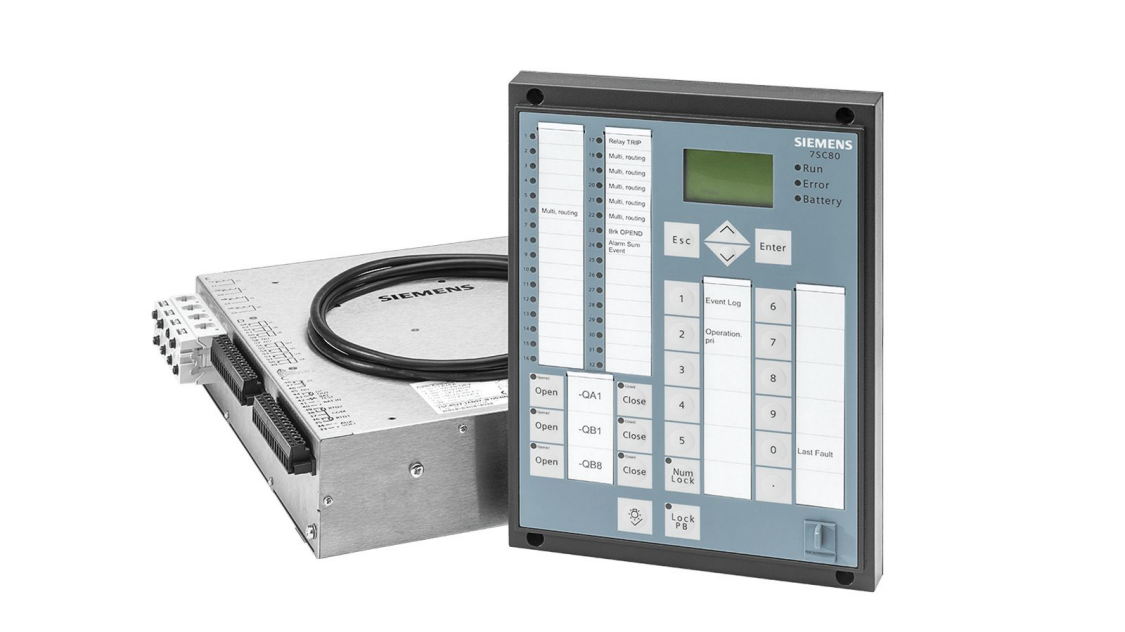

Вторая версия контроллера «Сименс» представлена решением SIPROTEC 7SC80. Локальная связь с ПК возможна через интерфейс USB-DIGSI на лицевой панели, а также через протоколы сетевой связи. Кроме того, контроллер 7SC80 предлагает веб-интерфейс HMI для локального и дистанционного доступа к реклоузерам, чтобы контролировать измеренные значения и показания, а также выполнять операции переключения.
Номинальное напряжение до 38 кВ
Настраиваемые предварительно собранные аксессуары для легкой установки на месте
Передовая технология вакуумной коммутации
Полностью интегрированные трансформаторы тока (ТТ) и датчики напряжения
Типоисполнение
3AD31/
3AD11
3AD32/
3AD12
3AD36/
3AD16
3AD33/
3AD13
3AD34/
3AD14
3AD35/
3AD15
3AD37/
3AD17
Номинальное напряжение
Ur
12кВ
15.5кВ
24кВ
27кВ
27кВ
38кВ
38кВ
Номинальный ток
Ir
200 A; 400 A; 630 A; 800 A
400 A; 630 A; 800 A
Номинальный коммутационный цикл
O – 0.2с – CO – 1с – CO – 1с – CO – 30с – CO – Блокировка*
